基本情况

01、单位简介

广东电网有限责任公司是中国南方电网有限责任公司的全资子公司。公司拥有变电站 2981 座（其中 500kV 变电站 75 座），变电容量 6.34 亿 kVA，输电线路总长度 10.5885 万 km，资产总额 5163.93 亿元，是全国规模最大的省级电网公司之一。负责投资、建设和经营管理广东省 20 个地级市（不含深圳市）的电网，供电面积达 17 万 km2，供电客户 5168.9394 万户，供电人口超过1 亿人，并为香港、澳门提供电力供应。

02、案例背景

当前，新一轮科技革命和产业变革深入发展，广州高端制造业、现代服务业日新月异，有着 626 家电能质量敏感用电客户，是国内对电能质量需求最强烈的城市之一。一些像半导体、汽车制造的“高精尖”企业，对电压波动非常敏感，毫秒级的电压暂降就会造成连续生产中断，导致设备损坏或产品报废，严重影响产业升级转型。而电压暂降发生原因和影响很复杂，难以主动防御；用户设备耐受特性不明确，难以精准治理；治理设备经济性差，难以满足用户需求。如何满足高端产业用户对优质供电的需求，是对超大城市电能质量管理的重大挑战。

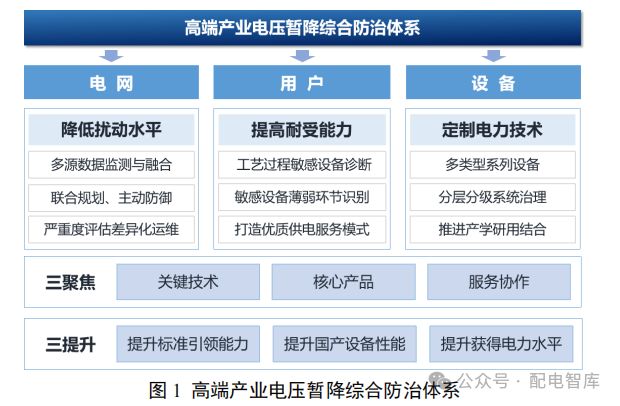

广州供电局电力科学研究院（以下简称电科院）以问题为导向，构建电网—用户—设备协同优化高端产业电压暂降综合防治体系，聚焦关键技术、核心产品、协作服务，持续提升标准引领能力、国产设备性能、获得电力水平，争树新质生产力创新实践标杆。

经过十余年深耕细作，电科院开展了多项在国内具有引领性、示范性的工作。发起成立全国电压暂降工作组，牵头编制 3项电压暂降国家标准、2 项电压暂降治理产品行业标准，成功立项中国首部电压暂降领域 IEC 国际标准，构建了覆盖诊断、评估、治理、设备检验等多方面的电能质量标准体系；在全国率先成立由政府、供电企业、电力用户和第三方专家组成的联合工作组，提出电压暂降问题系统性解决方案；构建了电能质量“平台+生态”的产业体系，建成集研发—检测—验证全链条的电能质量设备试验平台，研制电能质量监测与治理装置 4 大类、8 项产品，已为 40 余家电能质量敏感用户提供服务。

主要做法与实践

01、工作思路

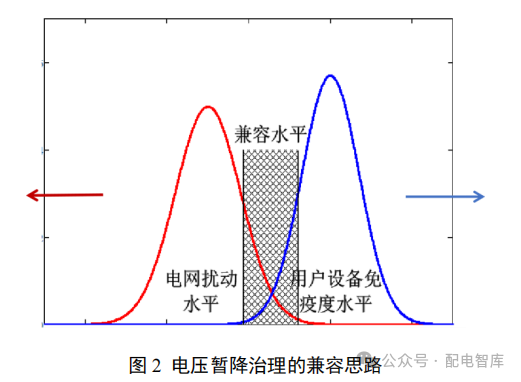

电网—用户—设备协同优化，本质上就是兼容的思路。整个过程，既然是兼容，就要考虑社会经济性，因此需要电网与用户各司其职、通力协作，即最大限度降低扰动水平，提高用电设备的耐受能力，最后这两者中间无法兼容的部分，则通过因地制宜加装电压暂降治理装置解决。

02、工作举措

1.打好“主动仗”，加大电网保障力度，最大限度降低扰动水平

电科院提出电网侧电压暂降主动防御方法，推动电能质量感知、联合规划和差异化运维等技术方法实用化，并得到了普及应用。

一是减少扰动发生次数。构建“两道防线、一个闭环”机制，第一道防线通过技术监督、用电检查和政企联动，第二道防线通过智能监控、人防与巡检，最后加强扰动风险的闭环管理，实现扰动管控从被动响应向主动防御转变。

二是多源数据监测与融合。建成电压暂降大数据分析平台，集成电网 GIS、雷电监测预警等多源数据，主网谐波和电压暂降监测点 1229 个，配网电压监测点 340 余万个，可全面感知电能质量指标。

三是开展联合规划、主动防御。建立电网故障模型、联合规划模型，揭示电压暂降成因及传播机理，得到柔性开关和储能设备在配电网中的目标位置和目标容量，从规划阶段考虑电压暂降主动防御。加强电网柔性互联、自愈及防雷改造等，建成世界首个多直流馈入负荷中心粤中柔直背靠背互联工程、世界首套500kV/90kA 限流器示范工程、全国最大规模的自愈配电网，最大限度减少扰动次数、减弱扰动程度。

四是基于严重度评估开展差异化运维。考虑电压暂降类型、波形特征与敏感负荷耐受特性，形成电压暂降严重程度评估方法，与 IEC 方法相比辨识准确率提升到 97%以上。根据配电网节点负荷占比的波动范围，计算得到用户侧综合严重程度区间指标并进行节点排序，以此实现对配电网节点用户侧的综合暂降水平以及动态耐受特性的准确描述，有效支撑电网电压暂降薄弱环节识别并开展差异化运维，减少电压暂降发生频次。

2.下好“先手棋”，找准耐受边界，有效应对暂降发生的不确定性

电科院发明了电压暂降精准治理技术，实现用户侧电压暂降耐受薄弱环节的精准识别，并依托服务协作机制加速在用户侧推广应用。

一是规范敏感设备诊断方法。针对不同用电设备耐受特性的多样性，全方位、多维度揭示了电压暂降对用电设备的影响机理，并提出自动搜索测试点的敏感设备耐受能力测试技术，量化了耐受程度，并建成行业共享的电压耐受曲线数据库。

二是精准识别敏感设备薄弱环节。针对不同用电设备构成的生产过程，从生产过程参数与用电设备耐受程度之间的关系出发，提出了生产过程“设备—参数”组合的电压暂降免疫力评估方法，实现快速、准确地辨识生产过程中的薄弱环节和设备，为精准治理提供了标准指导和技术支撑。

三是打造可复制的优质供电服务模式。专门组建一支电能质量技术服务团队，包含前台客户经理、后台技术专家和商务服务伙伴，为高端产业用户诊断电能质量问题，并提供完备的系统解决方案，年均开展 20 余场电能质量技术服务。促成广州市工信局印发《关于加强电力用户电能质量管理工作的函》，督促电能质量敏感用户开展问题排查治理，推动各方参与电能质量管理。

3.打好“组合拳”，定制电力，实现多场景电压暂降兼容治理

基于用户和行业需求，电科院开展了电压暂降综合防治关键技术研究、装置研发及工程应用，实现了关键核心技术突破，并推动行业进步和产业发展。

一是构建面向多场景的治理装备体系。开展快速检测、切换、补偿等共性技术研究，面向中低压交流配电环节，提出并联变流器辅助供电回路快速切换的方法和基于多频段矢量控制的快速补偿的方法，面向变频器等支持直流供电负荷，提出直流母线压差自感应补偿的方法，突破了国产系列装备技术瓶颈。

二是创新分层分级系统治理。针对园区不同电压等级协调治理问题，提出了基于 10kV、380V 补偿装置工作特性的协同治理方法；针对用户差异化需求的问题，提出了基于用户期望的电压暂降治理优化配置方法；针对设备耐受特性多样化的问题，提出了考虑补偿设备性能与设备耐受特性匹配的优化治理方法，有效降低用户侧治理成本 50%以上。

三是产学研用结合推进成果转化。发挥中国电机工程电能质量和电磁兼容学组组长单位作用，牵头搭建了敏感设备耐受特性行业数据库，共汇集各高校、电网企业超过 2 万条数据。系列标准经推广应用，设备性能要求逐渐清晰，解决了暂降治理设备缺乏国家或行业标准约束的问题，助力国产设备性能和市占率提升。

成效与创新

一是提升获得电力服务水平。组建生产运营、规划建设、客户服务等跨专业的专业队伍，通过技术讲座、参观交流、上门服务等方式开展用户培训，累计开展培训 600 多人次，提高社会对电能质量问题的认知度。建立“发现需求—形成方案—响应需求”的服务体系，及时响应高端产业用户的需求，定制电力技术和服务先后在汽车制造、半导体、化工等行业应用，年避免用户电压暂降经济损失约 3000 万元。

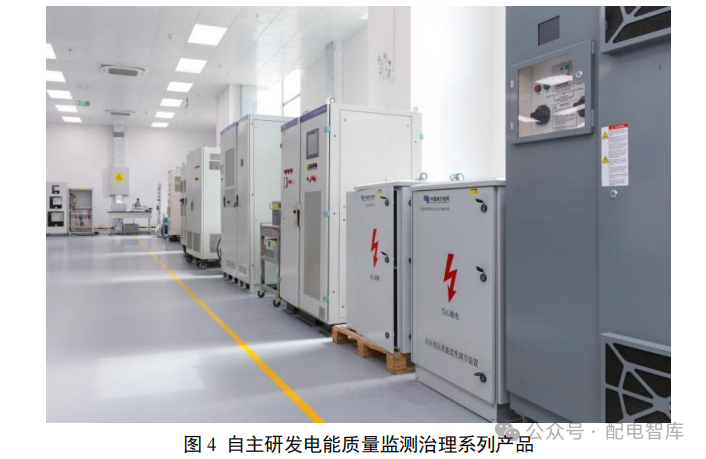

二是提升国产设备性能和市占率。电压暂降产品和服务已实现成果转化，并在粤芯半导体、广州白云国际机场 T2 航站楼等开展园区级综合治理示范，成功抵御多次电压暂降影响。在解决问题的同时，也打破了国内市场以国外产品主导的局面，国产监测治理设备市场占有率近 5 年由 20%提升到 90%。

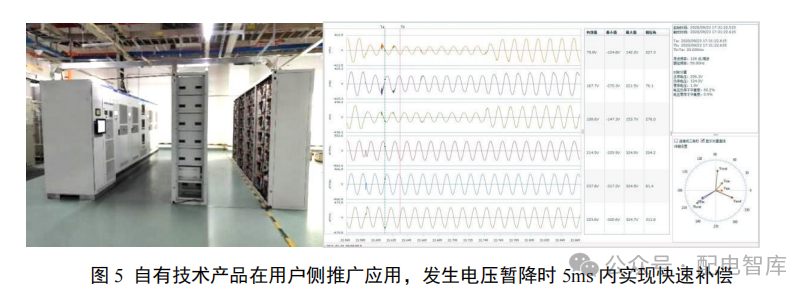

三是创新成果达国际领先水平。面向中低压交流配电环节，研制并联型治理装置，全响应时间小于 5ms，附加损耗小于 1%；面向变频器等支持直流供电的负荷，研制的直流型治理设备，具有零切换时间、零附加损耗。

总结与建议

电压暂降防治是个系统工程，依托电网—用户—设备协同优化机制，电科院加快培育具有市场竞争力、自我造血能力、可持续创新发展的电能质量产业链和技术生态体系，实现社会利益、用户利益、企业利益的多方共赢。

一是发展所需，便是使命所系。加强技术研发和管理创新，突破电压暂降起因传播和影响机理、预防和治理关键技术研究，形成具有自主知识产权的监测诊断治理技术和产品，相关成果可复制、可推广。

二是创新驱动，是最大的助力。针对电压暂降对高端制造业和服务业造成的损失严重、治理需求迫切等问题，从电网、用户、设备三个层次构建了电压暂降综合防治体系，成果已实现产业化，有力推动了电能质量装备产业发展。

三是开放合作，是最好的生态。通过学组整合国内高校、电网企业电科院技术资源，开展电压暂降行业基础知识库的共建共享工作，并邀请国内外知名专家、学者、研究人员通过项目合作、学术交流等多种形式参与电能质量管理与技术研究，推动行业技术进步。
